POLILAST 80

Вернуться в каталог

СКИДКИ ОТ ОБЪЕМА ЗАКАЗА:

Розничная: 980 руб./кг
От 100 кг: 980 руб./кг
От 300 кг: договорная
Минимальная фасовка 10 кг. (5a+5b)

ОБЪЕМ И СТОИМОСТЬ:

ЗАКАЗ НА СУММУ

980 рублей

Заказать

Описание

Характеристики

Инструкция

Сертификаты

Отзывы

FAQ

Литьевой полиуретан POLILAST это жидкий эластомер высокого качества с широким спектром применения, представляющий собой двухкомпонентную полиуретановую композицию. Композиция состоит из компонента А (эластомерной части) и вулканизующего компонента Б (отвердителя).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Литьевой полиуретан POLILAST предназначен для:

Производства форм различного назначения

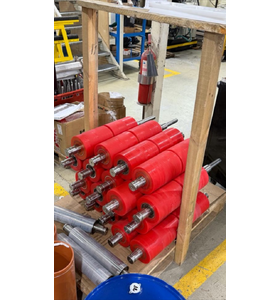

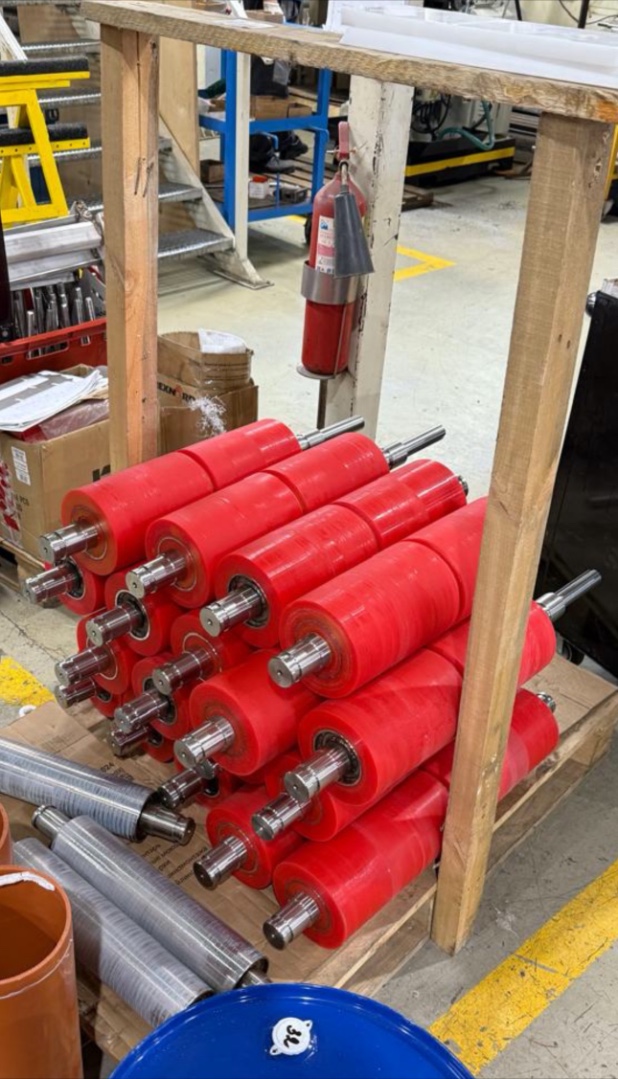

Заливки металлических валов
Изготовления деталей различного применения
Обработки поверхностей зернопроводов с целью защиты от истирания и увеличения срока их службы
Нанесения на трубы различного назначения (в качестве антикоррозионных наружных и внутренних покрытий стальных емкостей)
Мостов и опор (внешнее покрытие усиленного защитного действия)
Использования в качестве наливных полов для придания бетонным, асфальтобетонным, деревянным и металлическим полам хорошего внешнего вида и защиты полов от механических воздействий средней интенсивности (пешеходная нагрузка, транспорт на резиновом ходу)
Литьевой фурнитуры
Формирования орнаментов на обрабатываемой поверхности путем штамповки
Использования в панельном и объемном блочном домостроении при изготовлении крупных железобетонных панелей с декоративным фасадом
Использования в автомобильной промышленности
Изготовления евро-поддонов.

По физико-химическим показателям литьевой полиуретан «POLILAST» должен соответствовать требованиям и нормам , указанным в следующей таблице:

Наименование показателей	Внешний вид покрытия	Твердость по Шору А	Время высыхания до степени 3, ч, не более
Норма	Медоподобная жидкость без механических включений (возможна колировка)	80±5	при (20±2)ºС - 24 при (105±5)ºС – 6

ПРЕИМУЩЕСТВА:

Устойчив к температурным перепадам, истиранию, воздействию воды, масло- и бензопродуктов, слабых кислот и щелочей
Обладает высокой стойкостью к озону и ультрафиолетовому излучению
Не содержит растворителей, легколетучих и легковоспламеняющихся веществ
Не дает усадки при отверждении и в процессе эксплуатации
Хорошая текучесть компонентов А и Б и достаточно продолжительное время жизни композиции после смешивания дают возможность отливать изделия высокой степени сложности
Формирует высокопрочное, износостойкое и эластичное покрытие, стойкое к ударным и вибрационным нагрузкам

УПАКОВКА И ХРАНЕНИЕ:

Перевозка материала осуществляется всеми видами транспорта крытого типа. Перевозку и хранение рекомендуется осуществлять при температурах не ниже +5°С и не выше +30°С. После транспортировки или хранении при отрицательных температурах материал следует выдержать в теплом сухом помещении перед применением в течение 1 суток. Открытую упаковку с остатками компонентов материала допускается хранить в плотно закрытой таре при условии отсутствия попадания в компоненты воздуха и влаги. Срок годности полиуретана в герметично закрытой таре составляет 6 месяцев.

МЕРЫ БЕЗОПАСНОСТИ:

Во время работ с материалом в закрытом помещении должна быть организована достаточная вентиляция, нельзя пользоваться открытым огнем и производить сварочные работы. Материал может вызвать раздражение кожи. При недостаточной вентиляции помещения необходимо использовать индивидуальные средства защиты. При попадании на слизистую оболочку или в глаза, немедленно промойте большим количеством воды и обратитесь к врачу.

При работе с компаундом и при его отверждении, вредные выбросы в атмосферу отсутствуют. В отвержденном состоянии полиуретан является нетоксичным веществом.

ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ:

После полного отверждения продукт является полностью безопасным. Охрана окружающей среды обеспечивается утилизацией отходов в герметично закрытой таре.

Интервал рабочих температур составляет от -60 до +150°С (кратковременно +200°С).

Показатель компонентов	Компонент а	Компонент б
Внешний вид	Однородная прозрачная жидкость	Однородная жидкость светло-желтого цвета
Динамическая вязкость компонента, па·с	0,7-1,3 (при t 60°c)	0,014-0,02(при t 20-25°c)

Физико-механические показатели
Наименование показателя	POLILAST 80
Соотношение компонентов А : Б, по массе	1:1
Плотность, г/см3	1.1
Твёрдость по Шору А, усл.ед.	80±5
Время жизни, мин	20-40
Время отверждения, ч при (20±2)ºС	24
Время отверждения, ч при (105±5)ºС	6
Разрушающее напряжение при растяжении, МПа, не менее	15,0
Относительное удлинение при разрыве, %, не менее	400
Усадка, %	0,7-1,1
Цвет	Прозрачный

1. Перед применением необходимо удостовериться, что оба компонента готовы к работе. ВНИМАНИЕ! Ввиду высокой вязкости компонета А (эластомерной части), а также возможной его кристаллизации при температуре ниже 15°С, рекомендуется перед смешиванием подогреть его (без источника открытого огня, паровых и водяных источников тепла) до температуры 40-60°С, либо выдержать в теплом помещении вблизи отопительных приборов до полной раскристаллизации (эластомер обретет равномерную прозрачность по всему объему). Любой контакт с водой во всех ее формах НЕДОПУСТИМ! Исключительно сухое тепло: фен, тепловая пушка, обогреватель и подобное. Также рекомендуется тщательно перемешать компонент Б (отвердитель) перед началом работы. Чтобы исключить образование пузырей воздуха, перемес обязательно должен быть медленным и равномерным без вспенивания!

2. Эластомерную часть (компонент А) следует перемешать с отвердителем (компонент Б) из расчёта 1:1. ВНИМАНИЕ! Перемес обязательно должен быть медленным и равномерным без вспенивания, чтобы исключить образование пузырей воздуха!

Если работа производится с пресс-формами, то необходимо предварительно смазать их разделительным составом - смазкой POLILAST S.

С целью улучшения адгезионных свойств продукта (прилипания) рекомендуется использование многоцелевого адгезива POLILAST 41.

Условия нанесения	Polilast
Температура воздуха, не ниже	+5°с
Температура основания, не ниже	8°с
Влажность основания, не более	4%
Относительная влажность воздуха	60-80%
Недопустимо выпадение росы

КОЛЕРОВКА ПОЛИУРЕТАНА POLILAST:

Цвет полиуретана POLILASTсветло-желтый с зеленоватым оттенком, прозрачный. Возможно его окрашивание специальными пигментами. Вся палитра цветов представлена на сайте в разделе «Пигменты».

Расход пигмента: 0,05 мл на 10 кг состава. Возможно увеличение количества пигмента для яркости цвета. Пигмент добавляется и перемешивается с компонентом Б .

ИНСТРУМЕНТЫ И ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ:

Для подготовки поверхности перед использованием полиуретана POLILAST применяют следующее оборудование, приспособления и вспомогательные материалы:

Бумага шлифовальная по ГОСТ 6456-82 или ГОСТ 100054-82 или другой абразивный материал зернистостью № 4-6 (зачистка поверхности для увеличения адгезии);
Растворитель (обезжиривание поверхности) – технический ацетон по ГОСТ 2768-84;
Ветошь.

Если полиуретан POLILAST используется в качестве покрытия, применяется следующее оборудование, приспособления, материалы:

Валики, стойкие к растворителям (велюровые);
Кисти щетинные торцевые и флейцы;
Респиратор типа РПГ-67 по ГОСТ 12.4.004-74 со сменными фильтрами марки «А»;
Тара для лакокрасочных материалов по ГОСТ 5799-78;
Спецодежда по ГОСТ 12.4.103-83.

ОЧИСТКА ОБОРУДОВАНИЯ:

После окончания работ очистку оборудования рекомендуется проводить техническим ацетоном. Отвержденный материал с инструмента удаляется только механически.

Вопросы и ответы

Как определить твердость полиуретана по его названию?

Полиуретан делится по маркам и цифра рядом с названием означает его твердость по Шору А. Например, литьевой полиуретан марки POLILAST 90 имеет твердость 90 по Шору А.

Есть ли необходимость в дегазации?

Нет. Литьевой полиуретан POLILAST обладает низкой вязкостью и при правильном соблюдении технологии литья дегазация не требуется.

Какие фасовки возможны при покупке?

Литьевой полиуретан POLILAST отпускается в комплектах по 10кг (5+5кг) и по 20кг (10+10кг). Также доступна фасовка в бочках по 100кг (50+50кг) и 200кг.

Какой цвет у данного полиуретана и можно ли его окрашивать?

Цвет данного полиуретана светло-желтый с зеленоватым оттенком, прозрачный. Возможно его окрашивание специальными пигментами. Вся палитра цветов представлена на сайте в разделе «Пигменты».

Требуется ли смазка при литье?

Рекомендуется использовать разделительную смазку POLILAST S при литье полиуретанов POLILAST.

Возможна ли послойная заливка изделия?

Да, с разницей во времени 40-60 минут.

Какая усадка у данного полиуретана?

Приблизительно 0,7-1,1%.

Какой срок годности продукта после вскрытия тары?

После вскрытия тары полиуретан можно использовать в течение 1 месяца при условии его хранения вдали от источников влаги и без контакта с воздухом. При образовании на поверхности продукта плотной полимерной пленки с связи с возможным контактом с влагой или воздухом, данную пленку следует удалить и использовать оставшийся продукт по назначению.

Возможно ли разбавление полиуретана с целью удешевления изделия?

Для этих целей, как правило, используется мраморная крошка или кварцевый песок, однако необходимо помнить, что нельзя использовать данные добавки свыше 30% от общей массы изделия.

Как смешать компоненты одной марки, чтобы изделие получилось мягче/тверже?

Нужную твердость полиуретана следует подбирать заранее исходя из цели его применения и смешивать компоненты в строго заданной пропорции во избежание потери прочности изделия, его эластичности или изменения других качественных характеристик.

Почему компонент А белый/мутный/твердый?

При транспортировке или нахождении полиуретана при температуре ниже 15°С продукт кристаллизуется. Данный процесс обратим. Более подробную информацию смотрите в разделе «Способ применения».

Почему возможно образование пузырей в деталях в закрытой форме?

Наличие пузырей может говорить о недостаточном количестве мест для выхода воздуха в крышке формы. Для решения этой проблемы рекомендуется увеличить количество отверстий для выхода воздуха в крышке формы.

Почему готовый продукт не соответствует его техническим характеристикам?

Основных причин данной проблемы может быть две: недостаточная раскристаллизация компонента А и неправильный перемес. Необходимо доводить компонент А до состояния полной раскристаллизации (абсолютная прозрачность) и обеспечивать медленный и равномерный перемес. Более подробная информация имеется в разделе «Способ применения».

Как улучшить адгезию (прилипание) полиуретана или что такое адгезив POLILAST 41?

Многоцелевой адгезив POLILAST 41 является адгезивом для соединения широкого спектра эластомеров со всеми типами металлов. Поэтому с целью улучшения адгезионных свойств продукта (прилипания) рекомендуется его использование.

Цветной полиуретан POLILAST

Желтый

Жидкий полиуретан POLILAST делится на два типа: обычный и окрашенный. Обычный или «чистый» не имеет пигментов в составе и может принимать бежевые и белые оттенки за счет входящих в состав компонентов. Также полиуретан бывает практически прозрачным. Окрашенный создается с использованием различных пигментов. Наиболее популярными считаются порошковые пигменты. Они хорошо прокрашивают массу, если тщательно вмешаны в нее. Отличаются длительным сроком годности и простотой хранения. Не менее востребованными являются пигментные массы. Их проще перемешать с литьевой смесью, но срок хранения часто меньше.

С ЭТИМ ТОВАРОМ ТАКЖЕ ПРИОБРЕТАЮТ

POLILAST S

Смазка силиконовая (антиадгезив) для обработки форм.

POLILAST 41

Описание POLILAST 41 – многоцелевой однокомпонентный адгезив для соединения широкого спектра эластомеров, в ...

ОСТАЛИСЬ ВОПРОСЫ?

Вы можете задать вопрос по интересующему вас продукту нашему специалисту.
